설계와 현장 시공 관계

(실제 차이 파악)

2020. 07. 23

김석순

( 주 ) 아름터건축사사무소

1

2

1. 설계도서

규정이야기

l 실측설계 관련 주요 고시, 훈령 등

- 역사적건축물과 유적의 수리,복원 및 관리에 관한 일반원칙
- 문화재수리 등에 관한 업무지침
- 문화재수리 설계도서 작성기준
- 문화재수리 설계 대가기준
- 민간 문화재수리 설계용역 표준계약서
- 문화재수리업 등에 관한 관리지침
- 설계심사위원회 운영 규정
- 성곽의 보존과 관리에 관한 일반지침
- 중요민속문화재 생활기본시설 설치기준
- 문화재 주변 시설물 등에 대한 공공디자인 지침
- 문화재 소방설비 설치 가이드라인

3

2. 문화재수리 설계도서 작성기준

규정이야기

제4조(용어의 정의)

1. “문화재수리”라 함은 법 제2조 1호의 행위를 말한다.

2. “문화재수리 설계”란 문화재의 원형보존과 유지 및 활

용을 위하여 문화재실측설계업자가 자기책임 하에(실측

설계사보 등 보조자의 조력을 받는 경우 포함) 설계도서

를 작성하는 행위를 말한다.

3. “문화재수리 설계도서(이하 설계도서)”란 문화재수리

와 관련한 고증조사 관련 자료, 설계도면, 시방서, 내역

서, 수량산출서, 사진첩 등의 도서를 말한다.

4. “문화재수리 설계업무”는 문화재 보수·복원·정비 및 손

상 방지 등의 업무 수행을 위하여 문화재실측설계업자

가 수행하는 업무로 ‘고증 및 현황조사’, ‘실측’, ‘설계도

서 작성’, ‘그 밖의 업무’의 네 영역으로 구분된다(이는

현대건축에서 구분하는 계획·중간·실시설계 세 단계의 ‘

건축설계업무’를 통합한 업무량을 말한다.).

제5조(설계도서 작성 시 공통사항)

②설계도서는 공사명, 목차, 설계설명서, 공사시방서,

내역서, 수량산출서, 설계도면, 현황사진첩을 포함하여

작성하며,…

③ 주변 환경과 수리대상에 대한 철저한 ‘고증 및 현황조

사’, ‘실측’에 근거한 설계도서를 작성하며….

④ 문화재수리의 실측은 기본실측을 토대로 하며, 수리

범위 및 주요 부재 가운데 시공에 필요한 부분은 상세실

측을 한다.

⑧ 설계도서는 공사시방서, 내역서, 설계도면 간의 연계

성을 고려하여 내용을 구성하고 상호 비교할 수 있도록

한다.

⑨ 설계도서에 관람객 및 작업자의 안전을 위한 안전조

치 사항을 반영하도록 한다.

⑪ 문화재수리보고서 작성 및 발간, 제출 등에 관한 사

항을 설계도서에 기술한다.

4

2. 문화재수리 설계도서 작성기준

규정이야기

제6조(설계설명서)

① 설계설명서에는 공사개요, 연혁, 현황, 고증, 설계변

경 조건 등의 내용을 명기하도록 한다.

② 공사 개요에는 공사명, 지정별, 소재지, 공사목적, 사

업지침, 소요예산 등의 공사 기본사항과 기간, 규모, 물

량, 자재현황, 자재원, 관급자재 등 공사 세부 내용을 포

함하여 기술한다.

③ 연혁에는 해당 문화재 창건 및 중건년도, 관련 인물,

전설 등의 관련 사항과 보수정비 이력(연도, 보수범위,

보수내용)을 기술한다.

④ 환경, 지형, 면적, 배수관계, 건물배치 현황 등의 주변

현황과 보수대상 문화재의 구조, 보존상태, 수리 부위 및

원인 등의 보수대상 현황을 기술한다.

⑤ 보수 및 복원설계 시 원형고증과 관련한 고증조사 내

용을 상세히 기술한다.

⑥ 설계변경 조건을 구체적으로 명기하도록 한다.

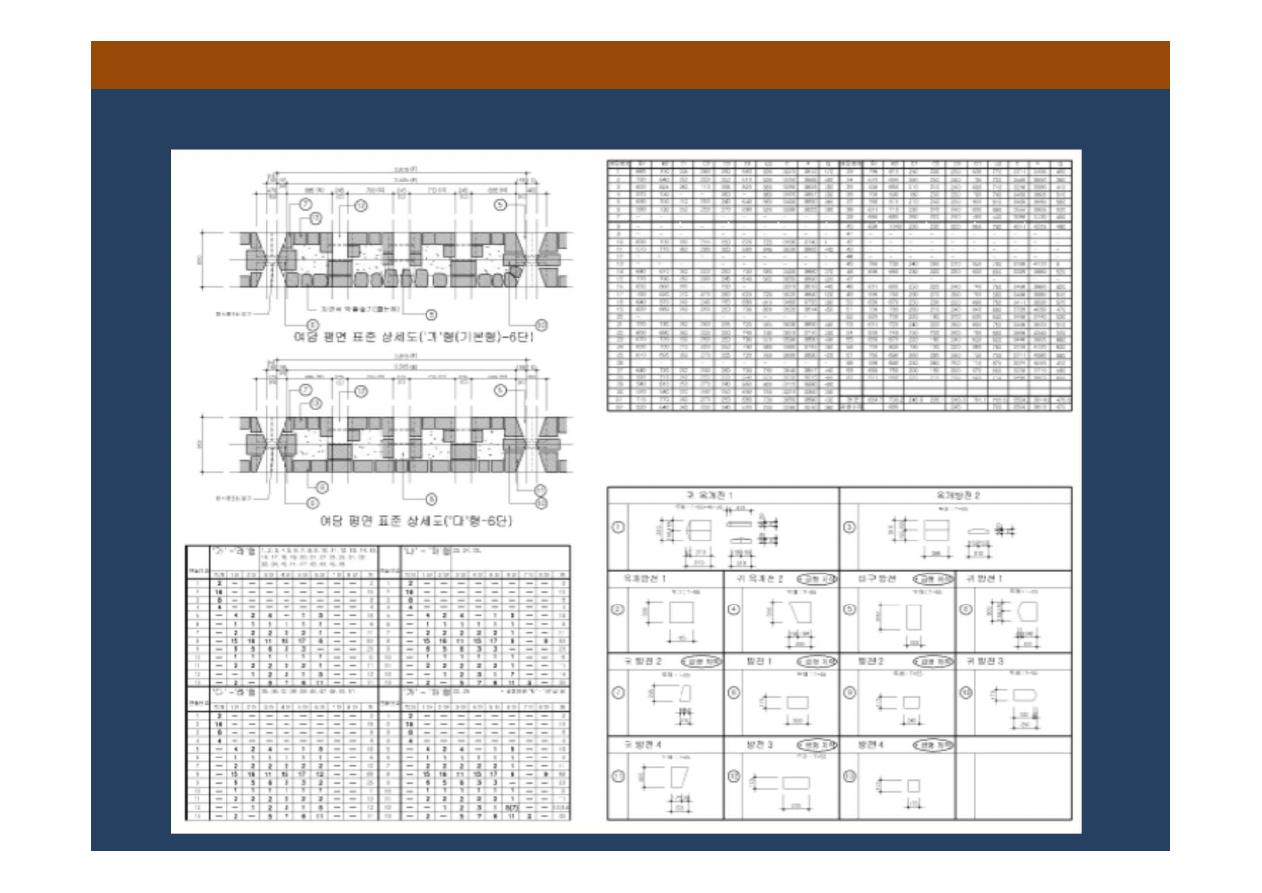

제11조(설계도면 구성)

① 설계도면은 기본도면과 상세도면으로 작성한다.

② 기본도면은 표지, 도면목록표, 설계개요, 가설도, 배

치도, 평면도, 입면도, 단면도, 천장평면도(앙시도), 가

구구조평면도, 지붕평면도(와복도)로 구성된다.

④ 설계도면은 현황도면과 계획도면(보수·정비·복원)으

로 구분하여 작성하고, 도면 배열 시 현황도면과 계획도

면을 앞뒤로 배열하여 설계도면의 가독성을 높인다.

⑧ 교체부재 표시, 수리 범위 표시는 해칭, 점선, 박스

등으로 다양하게 표현할 수 있으나 도면 파악이 용이하

도록 공종별, 부위별로 구분하여 도시하고 범례를 활용

한다.

⑨ 주요 부재(기둥, 대들보 등) 가운데 자연재를 사용한

경우 자연곡을 조사하여 상세도를 작성한다(서까래 제

외).

5

2. 문화재수리 설계도서 작성기준

규정이야기

제7조(공사시방서 작성)

① 공사시방서는 문화재청 제정 『문화재수리표준시방서

』 내용을 준칙으로 작성하되, 공사의 특수상황, 지역

여건, 공사방법 등을 고려하여 해당 문화재수리에 적

합하도록 작성한다. 특기시방서는 「현판 제작 특기시

방서 작성 지침」과 같이 해당 문화재수리에 있어서 특

별히 정한 사안에 작성토록 한다.

② 『문화재수리표준시방서』에 기재되지 않은 사항에 대

해서는 문화재청 관련 제 법규 및 국토해양부 제정 건축

공사표준시방서, 토목공사표준시방서, 기타 관계 법령

에 준한다.

③ 『문화재수리표준시방서』와 해당 문화재에 적용된 기

법․기술 등의 수리조건에 차이가 발생할 경우 문화재의

특성 및 지역여건 등을 감안하고 발주처와 협의를 거쳐

작성한다.

④ 문화재유형별 공사시방서 작성 항목은 [별표5]와 같다.

⑤ 공사시방서의 총칙에는 공사일반, 계획 및 관리(공사협

의, 제출물, 공무행정서류), 재료관리, 품질관리, 안전·

보건 및 환경관리, 가시설물(가설공급시설물, 임시가설

시설물), 준공 등의 사항을 명기하도록 한다.

⑥ 공사시방서에는 아래사항을 포함하여 기술한다.

가. 해당 문화재수리 공정에 필요한 기법과 기술 등 시

공에 관한 사항

나. 해당 공종에 연계된 공종과의 관계, 공사전반에

관한 주의사항 및 절차

다. 설계도면에 표시할 수 없는 공사의 범위, 정도, 과정

, 규모 배치 등의 보완 사항

6

2. 문화재수리 설계도서 작성기준

규정이야기

라. 해당 문화재수리에 필요한 시험, 검사 등에 관한

사항(필요시 견본이나 견본시공에 관한 사항 포함)

마. 육안으로 파악하지 못한 가려진 부분에 대한 시공

시 유의사항(구조,이음,맞춤 등)

바. 부재 현황표(부재명, 재료, 규격, 가공기법, 총 수량,

교체수량 등)

사. 각종 소요자재 등의 운반, 채집 장소

제15조(현황사진첩 작성)

⑥ 사진 크기는 “4×”6를 기본으로 하되, 기록 보존이

필요한 경우 발주처와 상의하여 크기를 결정한다.

⑦ 디지털카메라로 촬영 시 1,000만 화소 이상, DSLR

기종의 카메라를 사용한다.

⑧ 사진첩의 개별 사진은 고유번호를 부여하고 목록을

별도로 작성한다.

⑨ 이동식 저장장치에 데이터 수록 시 디렉토리생성규칙

, 파일명명규칙 등 데이터 제작에 관한 자세한 사항은 「

문화재기록화사업 표준데이터 제작지침」을 따른다.

✔ 표준시방서

✔ 전문시방서

✔ 공사시방서

✔ 표준시방서

✔ 특기시방서

✔ 공사시방서

문화재수리 시방서

(문화재수리 등에 관한 법률/

설계도서작성 기준)

건설관련

시방서

(건설기술진흥법)

7

3. 현장조사

설계이야기

유지관리

기획

일반건
축설계

시공

설계

유지관리

설계

유지
관리

시공

기획

문화재

설계

고증

일반 건축

문화재 수리

l 일반건축과 문화재수리 설계 차이

8

3. 현장조사

설계이야기

일반건축설계

- 새로운 건축
- 창작을 위한 설계

- 도면 있음

문화재설계

- 기존 건축물
- 유지관리 설계

- 도면 없음

고증

실측 X

실측 0

물리적 형태조사
- 외형조사

역사적 내용조사
- 배경조사

실측

설계

실측설계

실측설계란!
문화재의 ‘물리적 형태
조사’와 함께 그 배경
인 ‘역사적 내용조사’를
통해 연구 고증한 자료
를 바탕으로 보수, 복
원, 복구 등의 설계를
하는 것.

l 기획 → 설계 → 시공 → 유지관리
l 일반건축설계와 출발점이 다르고, 접근방법이 다르며 철학이 다르다.

3. 현장조사

설계이야기

기획

실측

설계

- 발주자

- 시, 군, 구의 관리자

- 수리여부 조사

- (관계전문가 자문)

- 실측설계사무소 현장조사

- 역사적 내용조사(고증, 기법 )

- 물리적 형태조사(형태, 규모)

- 설계도서 작성

설계도,시방서,내역서

- (관계전문가 자문)

- 공무원 전문성 부족

- 예산편성 부적함

- 지침 불량

-용역기간 부족(30~45)

문

제

점

- 비해체 실측의 관례화

- 지붕속,성곽내부등실측불가

- 기법실측 한계

- 맞춤과 이음, 추녀곡 등

설계 부실 단초 제공

실측한계로 설계완성도에 한계

- 기본도면 위주 작성

- 기법, 고증상세도 부족

-원형(계획)도면의반복작업

완성도 부족한 설계

l 실측설계 단계

9

10

3. 현장조사

설계이야기

구분

실측

측정(Measurement)

조사(Research)

연구(Study)

물리적 형태조사

물리적 내용조사

물리적 상태조사

과학적 연구조사

역사적 내용조사

조사

방법

좌표실측,

단위부재실측

기법실측

육안, 타진, 촉진 등 조사

경험적 조사 및 분석

구조, 재료, 생물,

지질, 환경 등

과학적 조사 및 분석

문헌 등 기록물

개념

건축 형태·내용 조사

1차적 구조안정 및 수리

판단

2차적 구조안정 및 수리 판단

역사·인문학 조사

기능적 조사

기술적 조사

조 사 대 상 물 의 물 리 적

현 형태를 파악하기 위

해 형상 그 자체를 측정

조사하고 기록 및 보존

하는 작업

물리적 형태조사를 기

반으로 대상물의 계획

의도와 표현, 각종 건축

기법, 양식, 구조, 의장

등을 분석

조사대상물 보존에 필요한

구조적 안정성을 확보하고

수리 대비를 위한 현재 상태

조사

대상물의 구조 안전성 확보를

위해 기초적으로 조사해야할

재료학적, 지질학적, 생물학

적, 구조학적 등의 과학적 조

사

대상물의 시대성이나 역사,

의도 등의 역사 및 인문학적

내용 조사

하드웨어 조사

소프트웨어 조사

하드웨어+소프트웨어 조사

하드웨어+소프트웨어 조사

소프트웨어 조사

조사

내용

대상물의 규모, 형상, 크

기와 규격 등

대상물의 구조, 양식, 특

성, 기법 등

대상물의 훼손과 원인, 예상

결과 등

대상물 및 대상물 주변의 물

성과 환경 등

시대 및 역사적 가치, 사회,

경제, 문화적 배경 등

조사

결과

도면

도면과 보고서

도면과 보고서

도면과 보고서

보고서

측정

(Measurement)

╋

조사

(Research)

╋

연구

(Study)

=

실측

11

3. 현장조사

설계이야기

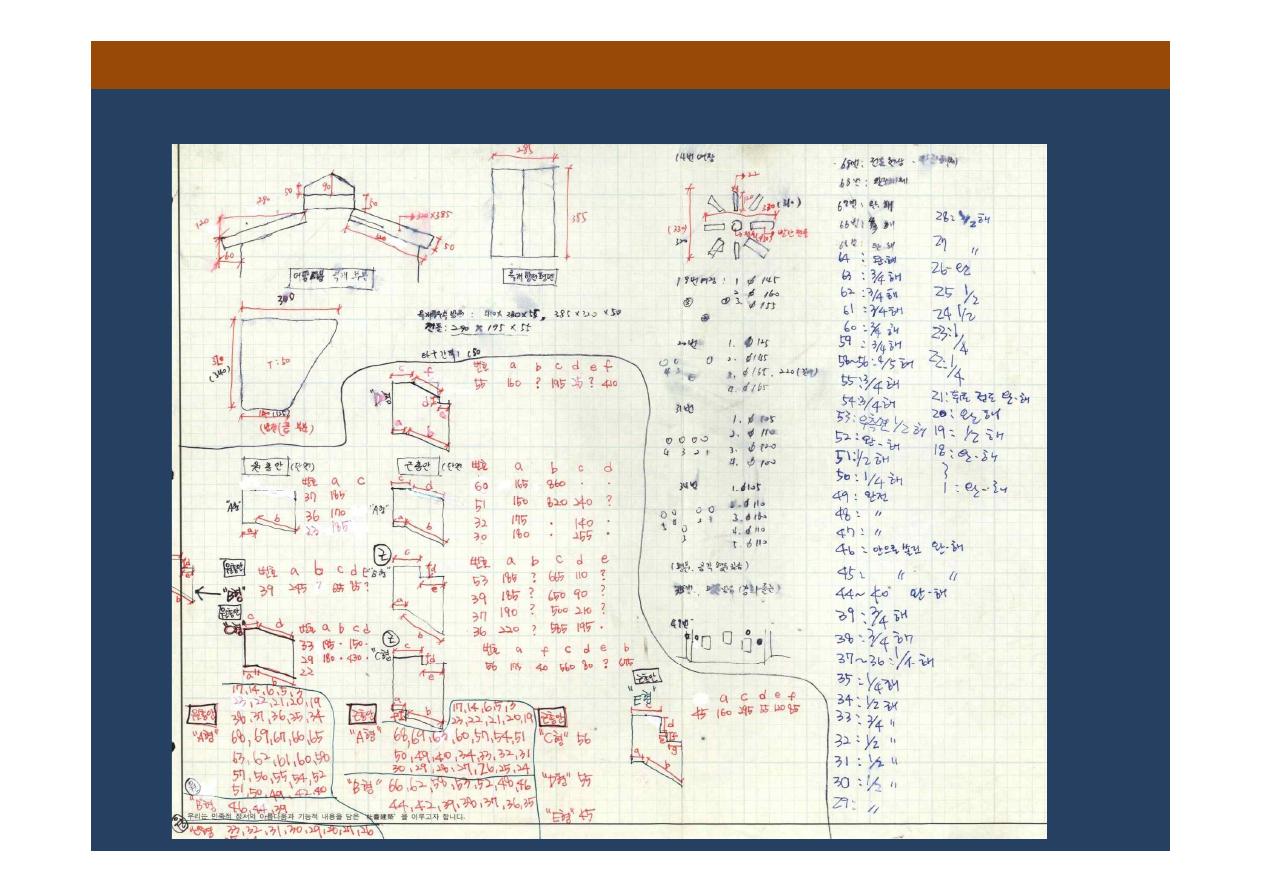

l 물리적 형태조사

구 분

단위부재실측

좌표실측

항목

• 규격

• 형상

• 재료

• 신·구부재 여부 확인

• 재료 종류

• 보강재 여부

• 수리 이력

• 먹선, 묵서 등

• 뒤틀림

• 처짐

• 기울어짐

• 침하

구 분

기본 항목 조사

기법 실측

항목

• 구조

• 의장

• 보강재 여부

• 수리 이력

• 먹선, 묵서 등

• 양식

• 맞춤과 이음

• 치목 방법

• 기술

• 생산

• 도구

l 물리적 내용조사

■ 측정(Measurement)

12

3. 현장조사

설계이야기

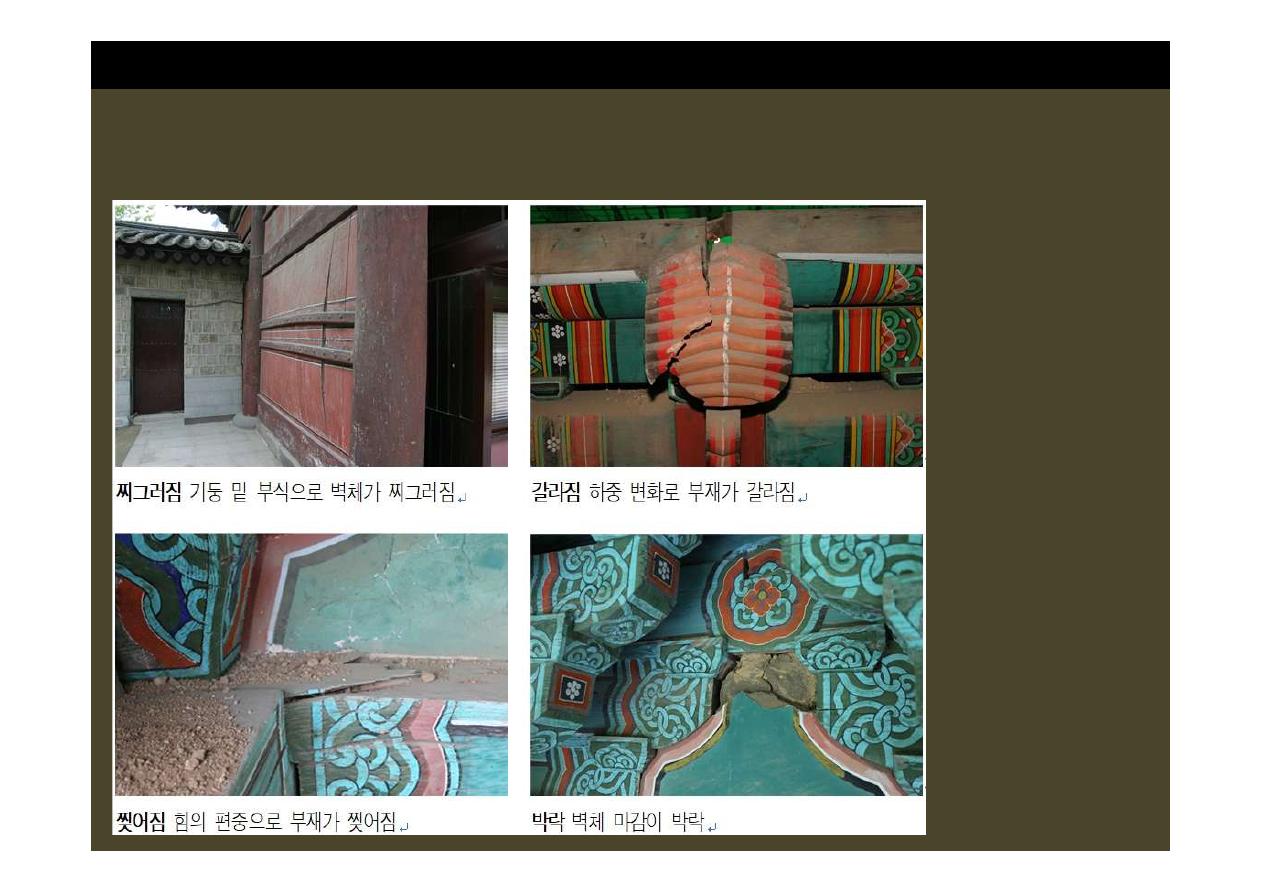

l 물리적 상태조사

■ 조사(Research)

구 분

항목

원인

물리적 상태조사

목조물

석조물

물리적 파손도

물리적 변형도

물리적 파손도

물리적 변형도

목조물

자연적 요인

•태풍,빗물
•지반불안
•화재등

•부러짐•찌그러짐
•찢어짐•탄화

•어긋남
•이격
•탈락
•뒤틀림
•침하
•처짐
•기울어짐
•비틀림
•강도저하

•박리·박락
•깨짐•풍화
•균열

•어긋남
•이격
•탈락
•침하
•처짐
•기울어짐
•비틀림
•강도저하

인위적 요인

•낙서등훼손,
•수리불량등

•오염•변색

•오염•변색

구조적 요인

•하중변화
•부재규격부족
•맞춤·이음이완

•휘어짐•갈라짐
•부러짐•찌그러짐
•찢어짐

•박리·박락
•깨짐•풍화
•균열

재료적 요인

•성능부족
•함수율

•휘어짐•갈라짐
•부러짐•찌그러짐
•찢어짐•박리·박락
•비틀림

화학적 요인

•대기오염
•온도변화
•보존처리불량

•열화,풍화등
•오염•변색
•황변화•암색화

생물적 요인

•균류-목부후균

•충해-곤충

-흰개미

-가루좀벌레

•식물

-와초,이끼등

•셀로로이즈화(분해)

•공동화상태

•박리·박락

•부러짐•갈라짐

•휘어짐•찌그러짐

•박리·박락

•깨짐•풍화

•균열

•이끼서식

13

3. 현장조사

설계이야기

l 물리적 상태조사

■ 조사(Research)

14

3. 현장조사

설계이야기

l 과학적 연구조사

■ 조사(Research)

구 분

생물학적 조사

지질학적 조사

재료학적 조사

구조학적 조사

항목

목조물

• 병충해 조사

• X-선 분석법

• GPR탐사

• 굴절법 탐사

• 적외선 열화상 탐사

• 지하레이더 탐사

• 전기비저항 탐사

• 평판재하실험

• 연륜연대조사

• 수종 조사

• 함수율 조사

• 목재강도 조사

• 성능 저하부 조사

• 목재 단면성능 평가

석조물

• 생물학적 오염

• 석재산지 조사

• 암석학적 조사

• 풍화 훼손도 조사

• 석재강도 조사

• 성능 저하부 조사

• 초음파 탐사

• 접합부 강성 조사

15

3. 현장조사

설계이야기

l 역사적 내용조사

■ 연구(Study)

항 목

내 용

건축환경

건축사

• 건축 역사를 통해 건축 형식, 구조 등을 대상물 시대와 맞춰 살펴 볼 필요가 있다.

기술사

• 일반적 건축 양식과 비교해 대상물이 가지고 있는 기술적 측면도 동시에 살펴 볼 필요가 있다.

생산사

• 양식적 측면외에도 건축 재료가 생산되는 배경과 양 등도 살펴볼 필요가 있다.

인문환경

지역 문화

• 건축과 연계되는 지역의 일반 문화를 살펴보아야 한다.

종교 문화

• 종교적 내용에 따라 건축 형식과 내용이 달라질 수 있으므로 이에 대해 살펴 볼 필요가 있다.

풍습 문화

• 가족, 예절, 제사, 생활 등에 따라 건축형식과 내용이 달라질수 있다.

자연환경

입지 환경

• 건축은 지역성이 있으므로 지역 입지, 지형, 기후에 따라 달라진다. 이에 대해 살펴 볼 필요가 있다.

인구 환경

• 기본적 상황을 파악하기 위해 살펴보아야 한다.

교통 환경

• 기본적 상황을 파악하기 위해 살펴보아야 한다.

사회환경

사회 환경

• 풍습 등은 그 사회의 문화 결과이고 이 결과는 건축에도 영향을 미친다. 이를 살펴보아야 한다.

경제 환경

• 지역을 유지하기 위해서 일어나는 경제 활동(농업, 상업, 공업 등)은 그 행위를 하기 위한 건축 내용에 심대한

영향을 미치게 된다. 이를 살펴볼 필요가 있다.

정치 환경

• 씨족 마을과 그 건축은 종종 입지와 더불어 정치적 이유로 평면에 영향을 미칠 수 있다. 이를 살펴보아야 한다.

16

3. 현장조사

설계이야기

l 현장조사 현재 상태

물리적 형태조사

물리적 내용조사

역사적 내용조사

과학적 연구조사

물리적 상태조사

현 재

미 래

17

4. 현장조사와 설계의 한계

설계이야기

- 실측을 단순한 ‘측정’으로만 인식하는 경향

- 실측을 ‘조사’와 ‘연구’로 확대하고 소요되는 예산 필요

- 실측개념과 ‘보존철학’에 대한 교육 부재

- 육안조사와 비해체조사로 인한 내부 상황 파악 불가능

- 원인과 해결방안을 결정하기 위한 ‘과학적연구조사’ 부족

- 수리이력 자료의 축적 소홀과 부재

- 결과적으로 시공자에게 조사의 상당부분 전가

- 설계를 요식 행위로 보는 경향

- 짧은 설계기간

- 결과적으로 ‘설계변경＇의 필수화 경향

‘준공설계‘

개념 도입 고민 필요

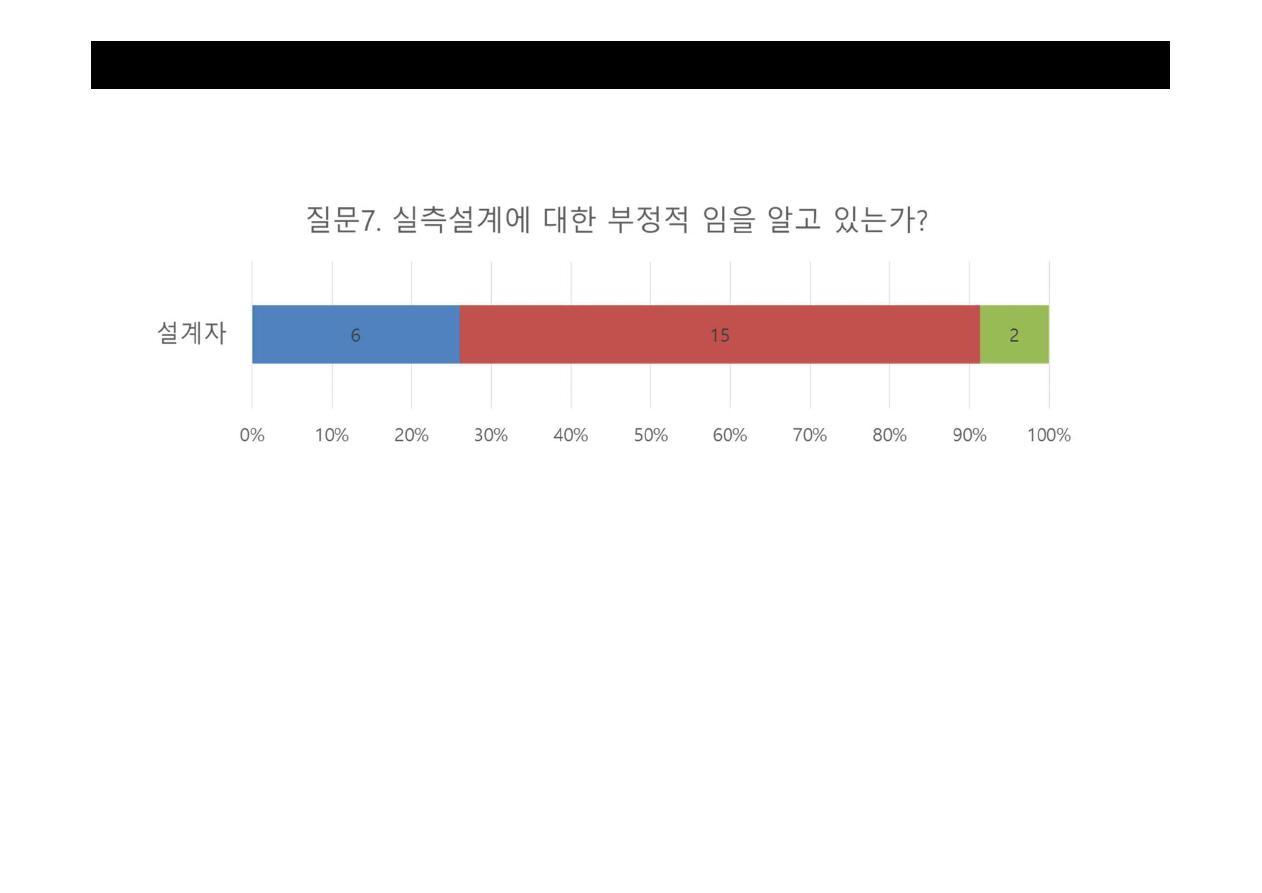

l 설문 조사

- 실측설계기술자 57명 중 24명(42.1%)
- 보수 및 단청기술자 563명중 19명(3.3%)

기본계획

실시설계

기본설계

실시설계

기본설계

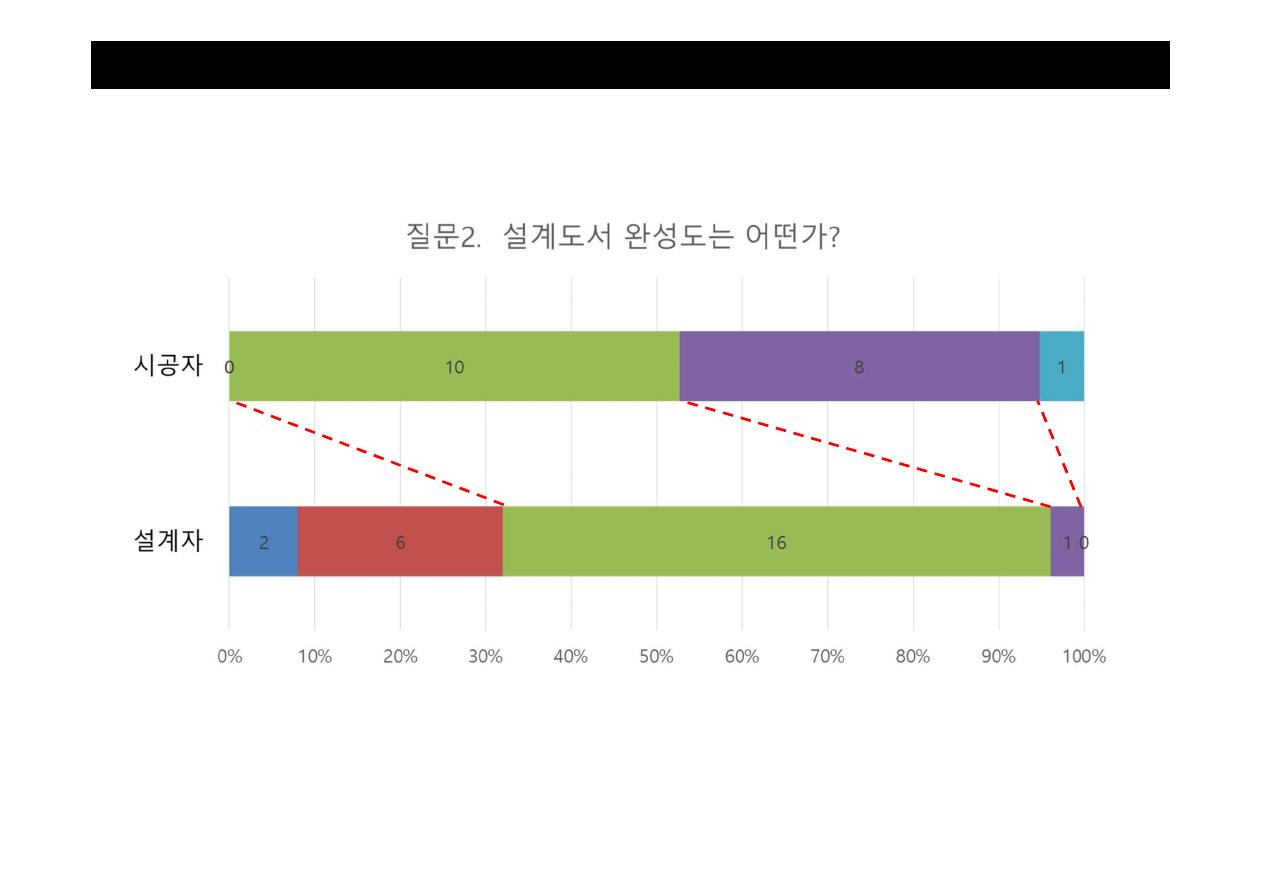

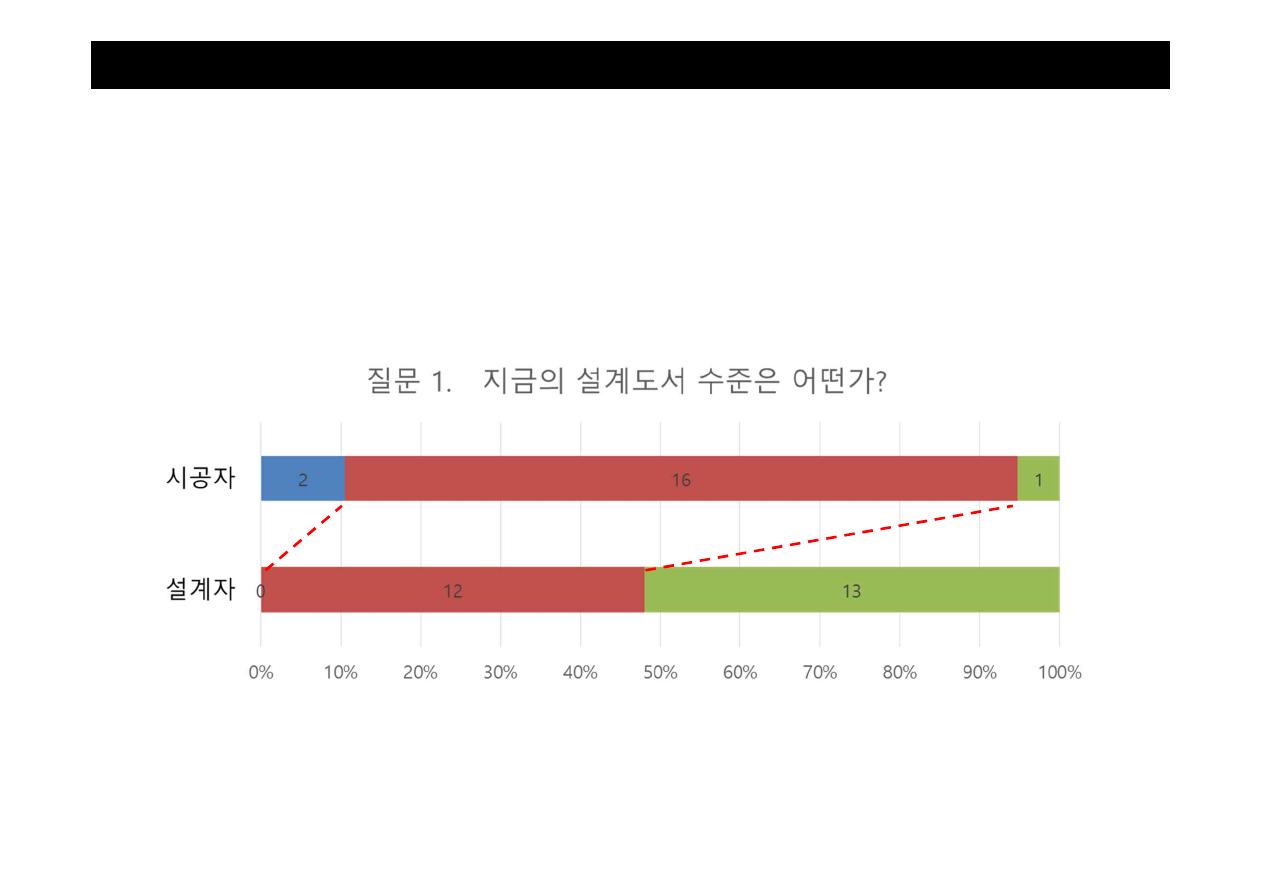

l 시공자는 설계도서 수준에 불만
l 설계자도 일정 부분 동의

18

5. 인식 조사

설계이야기

보통이다

나쁘다

아주나쁘다

아주 좋다

좋다

보통이다

나쁘다

l 시공자는 설계도서 수준에 불만

19

5. 인식 조사

설계이야기

교육부족

경험부족

시간부족

실력부족

교육부족

실력부족

시간부족

경험부족

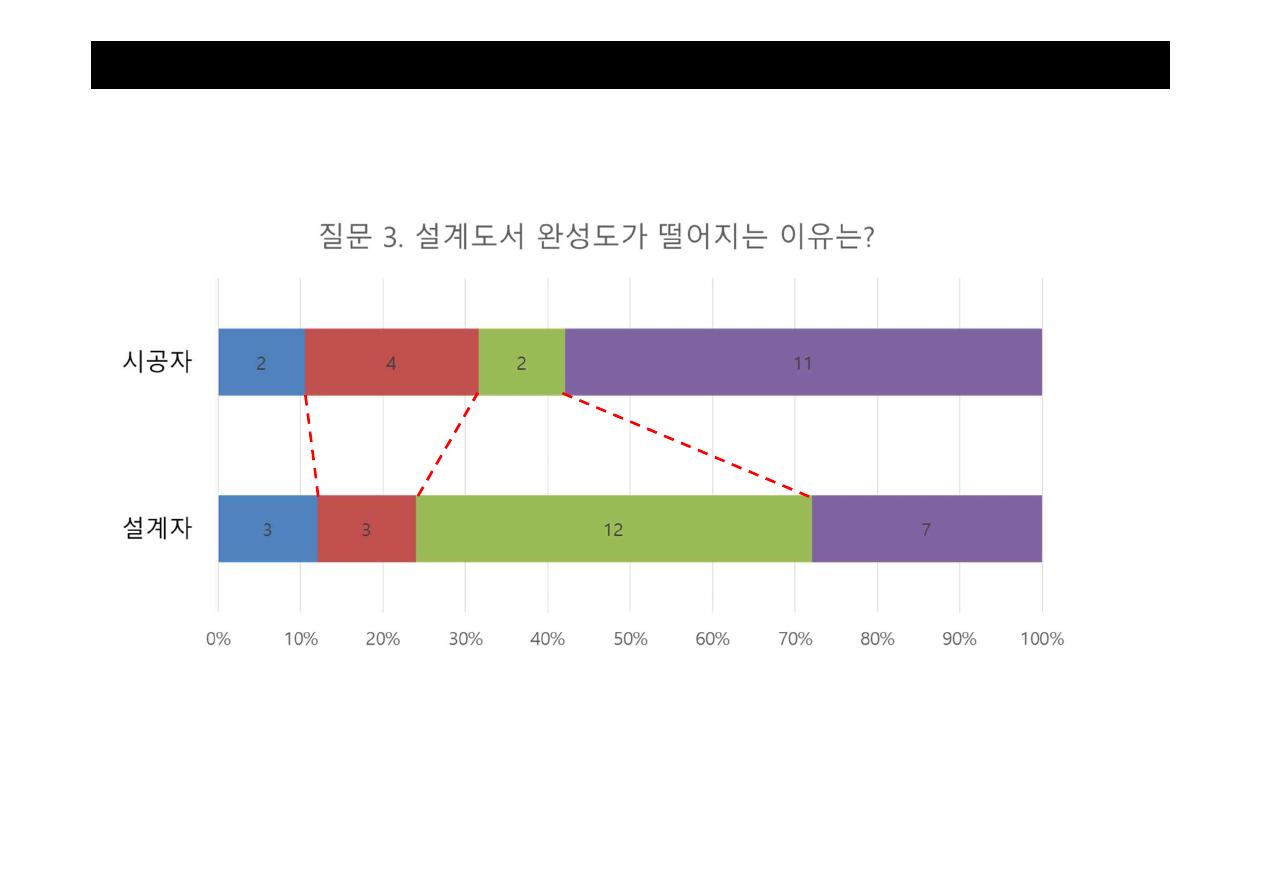

l 원인에 대한 시각차 확인
l 시공자는 실력부족과 경험부족을 주 원인으로 봄

20

5. 인식 조사

설계이야기

l 시공자는 설계도면에 불만이 많음.

설계도

내역서

시방서

설계도

내역서

21

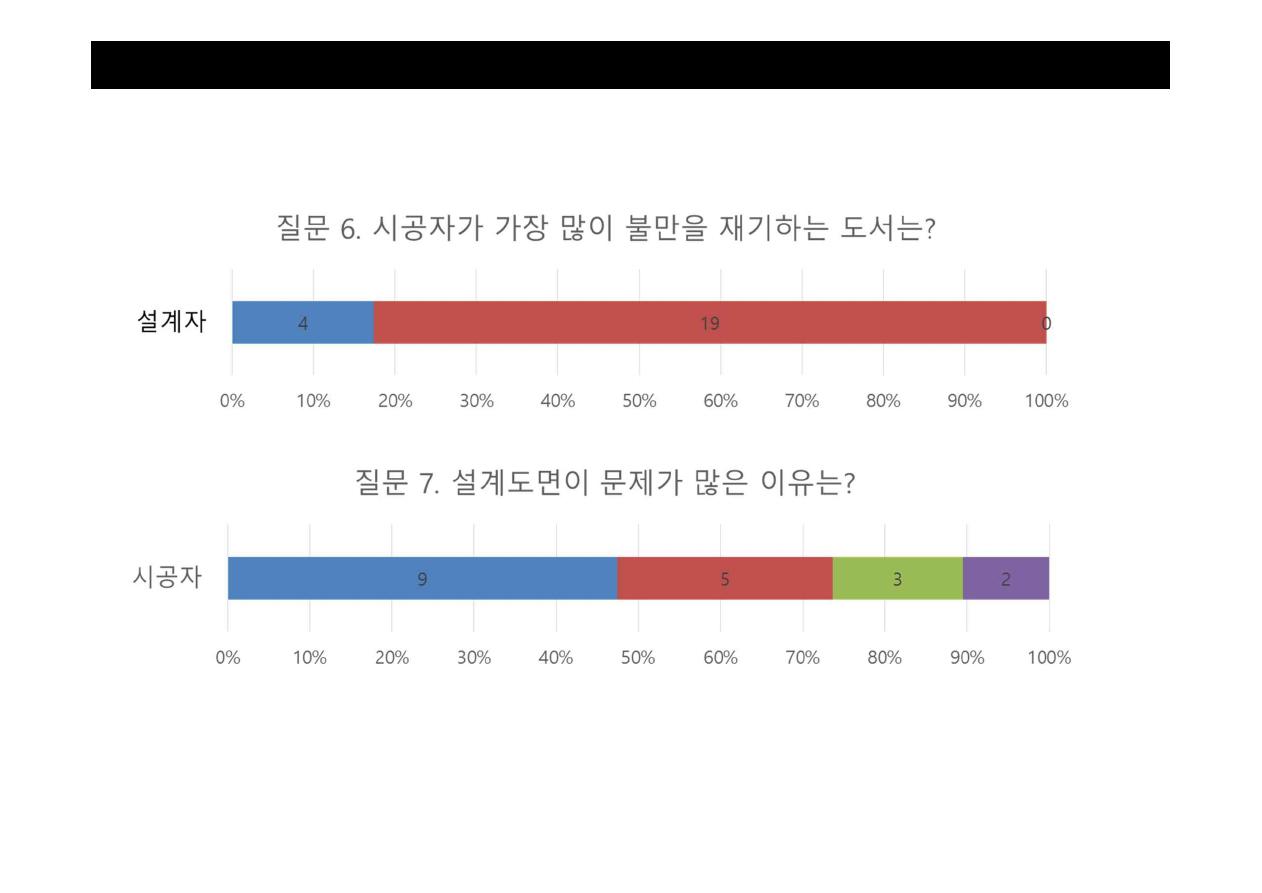

5. 인식 조사

설계이야기

l 시공자들은 실측조사와 도면에 불만

설계도

내역서

실측조사 부족

도면 정확성

상세도 부족

기타

22

5. 인식 조사

설계이야기

l 설문 결론

- 시공자는 설계도서에 불만족스러워 함.
- 설계자는 시간이 부족하고 경험할 여건이 안 된다고 생각

l 설계는 매뉴얼이므로 매뉴얼을 보고 실행하는 사람 위주로 작성되어야 함.

부정적

보통이다.

긍정적.

23

5. 인식 조사

설계이야기

6. 시공현장에서의 설계도서에 대한 인식

시공이야기

현장과 맞지 않다.

• 가설덧집이 현실에 맞지 않게

설계되어 있다.

• 현황도면이 맞지 않다.

- 해체범위가 맞지 않다.

- 여담모양과 수가 맞지 않다.

• 조사가 잘 안돼서 시공자가

해야 하는 상황이 많다.

• 미장, 단청시 가설이 변경되어

야 하는데 반영을 안 해 준다.

• 운반 방법과 운반거리에 대한

완성도가 떨어진다.

• 현장 상황을 고려한 공종이

누락된 경우가 많다.

• 수량산출에 문제가 많다.

• 시공 기법, 방법 등이 구체적

으로 제시되어 있지 않다.

- 동바리 교체

• 현장 설명과 조사 내용이

구체적이지 않다.

• 현장 상황을 고려하지 않았다.

- 운반, 작업동선, 작업환경 등

24

내역서에 문제 있다.

기본계획 수준이다.

결론적으로,

실측(측정, 조사, 연구)의 정확성이 떨어지고, 설계 완성도가 떨어진다.

7. 시공자의 고충

시공이야기

25

초기설계

설계
종료

시
공

설계변경 발생 100%

- 수리범위 변경

- 설계변경이 시공자에게 부담

- 직능외의 부가업무 발생

비해체실측으로……

시공자 직접 설계변경

설계자에게 의뢰

- 추가비용 발생

- 일반적인 변경

- 고증차원 변경이 아님

힘들다!

제1조(목적) 이 법은 문화재를 원형으로 보존·계승하기 위하여 문화재수리·실측설계·감리와 문화재수리업의 등록 및 기술관

리 등에 필요한 사항을 정함으로써

문화재수리의 품질향상과 문화재수리업의 건전한 발전을 도모함을 목적으로 한다.

제6조(성실의무) ........

4. ......

문화재수리의 품질을 향상시키기 ..........

제7조(문화재수리등의 기준 보급) ...........

1. 문화재수리등에 필요한 기준이나 자재의 규격·

품질에 관한 사항

2............

제37조(문화재수리 현장의 점검 등) ② .........

2. 현장관리, 품질관리, ...........

제38조(감리의 시행 등) ① ..........문화재수리의 품질 확보 및 향상을 위하여..........

제54조(문화재수리업자의 평가 등) ① ....... 문화재수리의 품질을 높이기 위하여 ...........

8. 품질프레임

시공이야기

26

‘품질’ 규정(문화재수리 등에 관한 법률)

제18조(감리보고서) ① ...........

4. 품질시험 및 검사 현황

...........

② ...........

5. 품질시험 및 검사 실적의 종합

제3조(문화재수리 등에 관한 기본계획 수립) .........

2. 문화재수리등의 품질 확보 대책

.........

제18조(문화재수리기술자의 현장 배치기준 등) ..........

③ ..........문화재수리업자는 문화재수리의 품질 및

.........

8. 품질프레임

시공이야기

27

‘품질’ 규정(문화재수리 등에 관한 법률 시행령)

‘품질’ 규정(문화재수리 등에 관한 법률 시행규칙)

품질? 견고하고 하자없고 성능도 우수하고……….????

우수한 성능과 견고함, 등등등

두 기기의 차이는 ??

8. 품질프레임

시공이야기

28

원형보존

④ 현대 문화재 보존 이론 핵심 개념

진정성 ICOMOS

(Authenticity)

① 이용 가능 기간 보존 → 전통적 접근

② 19세기 복원 이론 → 양식적 수복

③ 19세기 후 물질, 기록의 가치 → 현상보존이론

문화재 수리!

어떻게 ??

8. 품질프레임

시공이야기

29

진정성

(Authenticity)

• 양식
• 재료
• 기술
• 환경

문화재 수리

품질

8. 품질프레임

시공이야기

30

기와! 진정성보다 품질이 우선되다.

• 1970년대 대량 생산 → 공장 제작/ 그을음기와

• 강도증가, 무게증가, 성능향상, KS 기준 제품

• 수제 기와 제작 기술 단절 위기

품질 우선

진정성 위기

8. 품질프레임

시공이야기

31

지붕강회다짐! 새로운 공법이 문화재에 적용

• 원래 공법 아님

• 1970년대 방수를 위해 시작

• 방수에 일정부문 기여

• 문화재 공법 변형

품질 우선

진정성 위기

8. 품질프레임

시공이야기

32

한식미장공의 고민

• 흙과 여물, 물, 중깃

• 당연한 갈라짐을 시공 하자로 봄

• 백시멘트 사용?

• 문화재 공법 변형

품질 우선

진정성 위기

8. 품질프레임

시공이야기

33

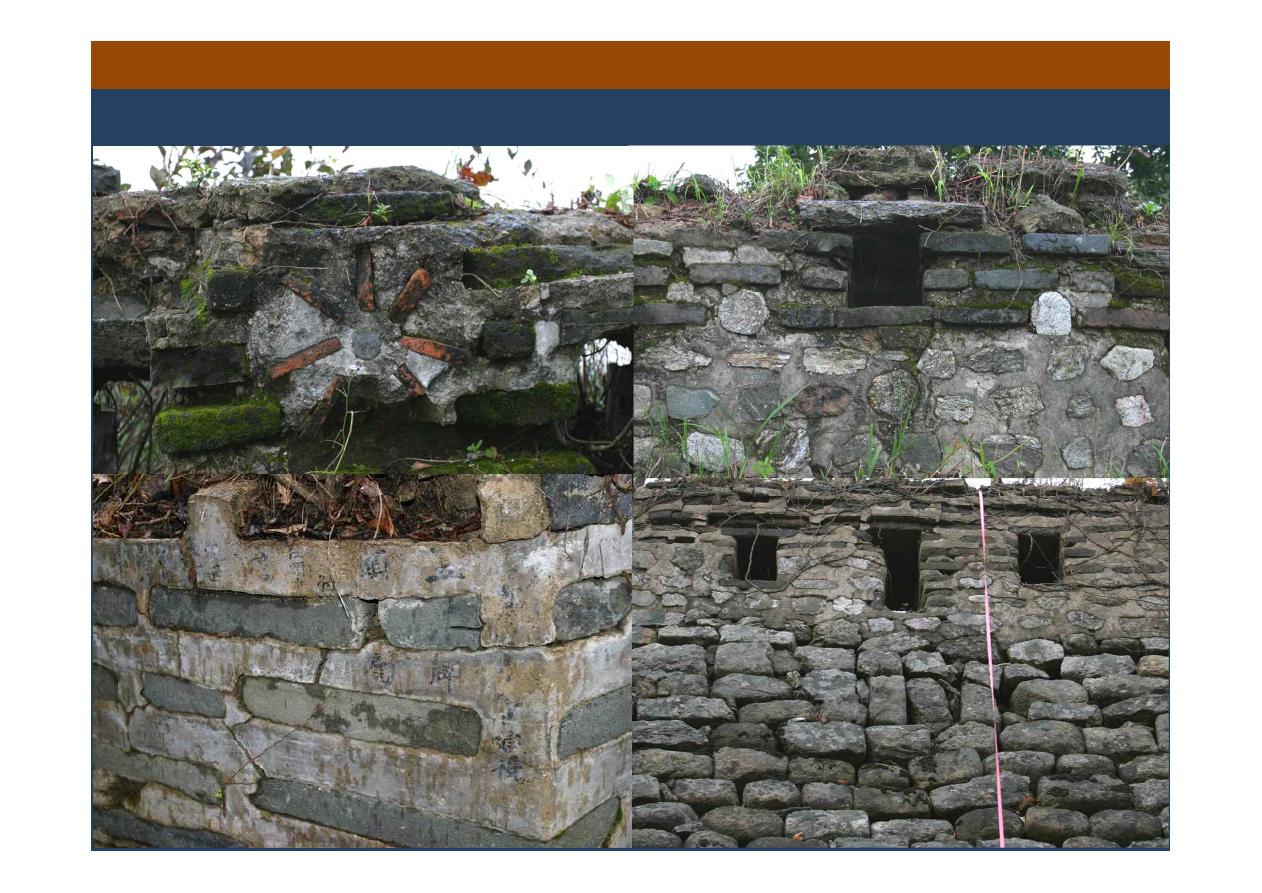

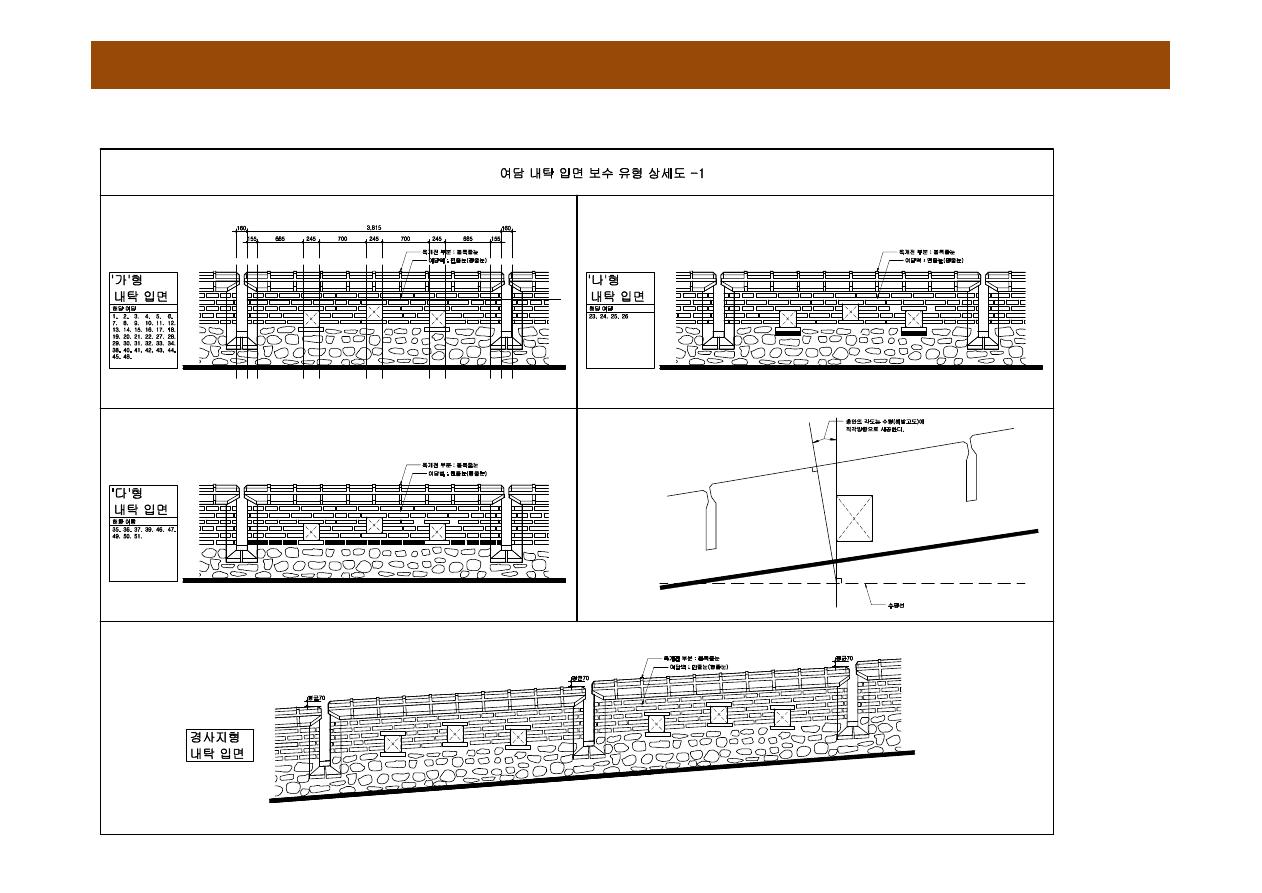

• 여담 : 흙과 전돌, 강회로 축조

• 흙의 부착력이 떨어져 줄눈 몰탈 탈락

• 백시멘트 사용

• 문화재 공법 변형

품질 우선

진정성 위기

한식미장공의 고민

8. 품질프레임

시공이야기

34

단청! 재료의 진정성은?

• 화학재료 사용이 일반화 됨

• 시공편의성, 하자 최소, 재료 확보

• 전통안료 확보 어려움/ 예산 부족

• 전통안료 사용 기술 단절 우려

품질 우선

진정성 위기

8. 품질프레임

시공이야기

35

품질은, 현대적 미적 개념!

품질에 대한 개념 전환 필요!

품질 보다는 진정성 확보가 우선!

문화재 유지관리의 핵심은 장시간 하자 없음이 아니라,
지속적 보수가 전제 되어야 함!

물이 새는 것과 갈라짐은 지속적 보수로 해결

• 목재가 갈라지면 어떻게 하지 ?

• 미장벽이 갈라지면 어떻게 하지 ?

• 가설 덧집에 문제가 있네 !

• 운반에 문제가 있네 ?

• 석재를 어떻게 구하지 ?

• ……….

9. 설계자와 시공자의 고민 ?

설계와 시공

36

• KS 기와를 사용해야 할까

(다행히 표준시방서에서 삭제 됨)

• 지붕강회다짐을 해야 할까?

(시방서에는 있는데……)

• 여담 줄눈에 시멘트를 섞어야 할까?

• 전돌이 규격화되어 있는데 사용해야 할까?

• 최근 연구결과와 사례를 교육받고 싶은데

교육 받을 곳이 없네 ?

• 과거 수리이력이 없네 ?

설계자의 고민

시공자의 고민

• 문화재보존에 대한 철학 강화

• 재료 공급의 안정선 확보

- 석재, 목재, 철물 등등

(향후 국가 산하기관 제공 가능)

• 지속적 교육 강화

• 관련 제도 보완

10. 설계자와 시공자의 고민 해결 방안?

설계와 시공

37

• 조사와 연구에 역량 강화

• 현장에 대한 실질적 이해 필요

• 충실한 측정과 조사

• 문화재보존에 대한 철학 강화

• 학술적 소양 강화

• 지속적 교육 강화

• 관련 제도 보완

설계 해결

시공 해결

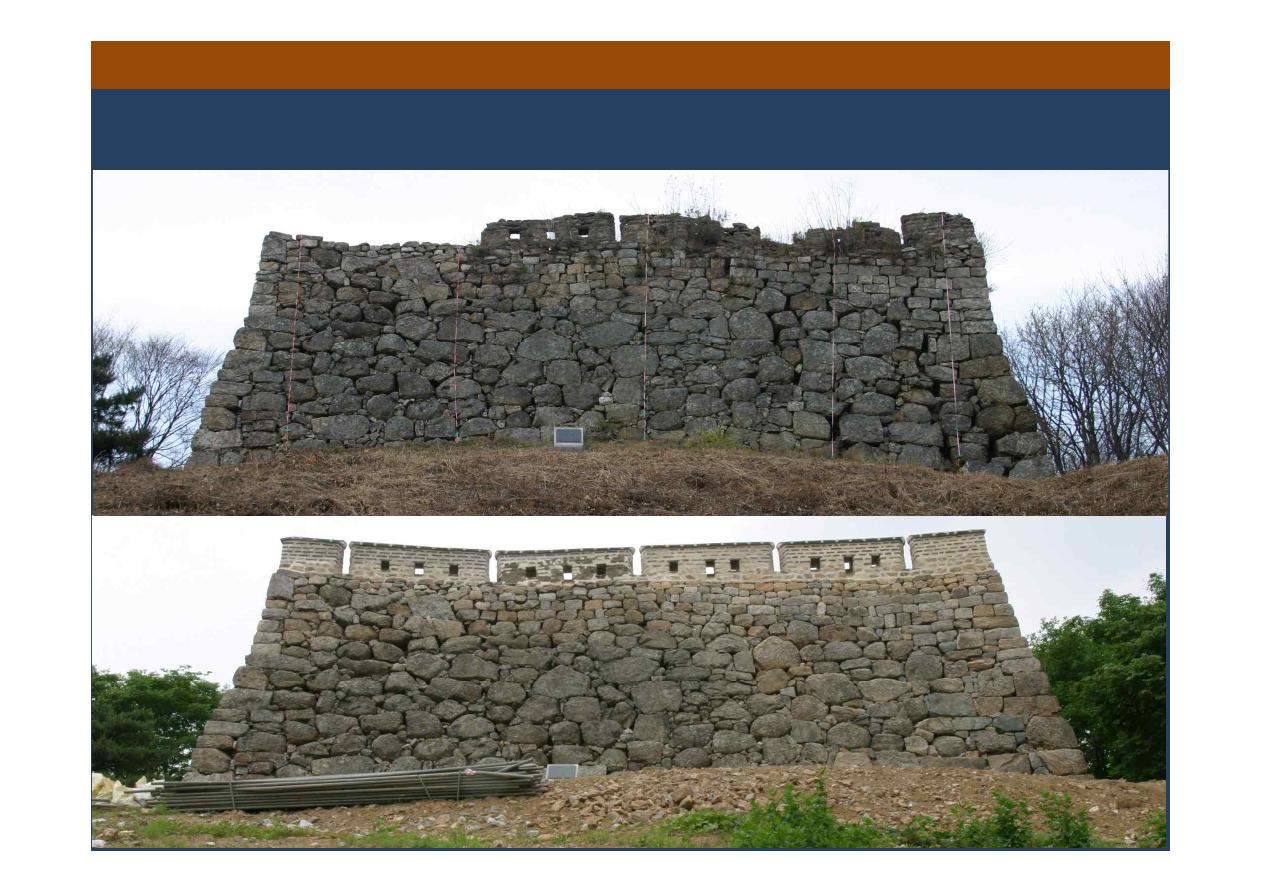

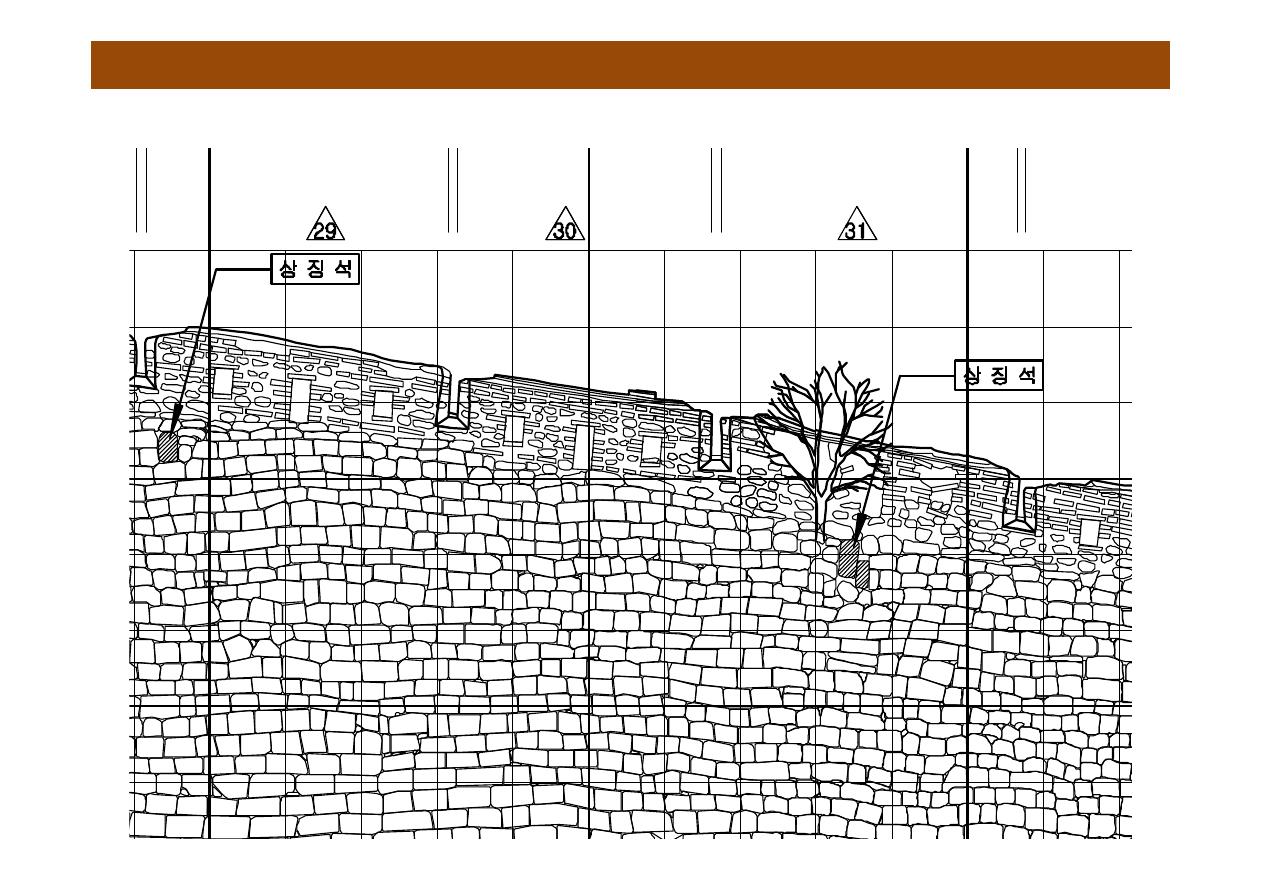

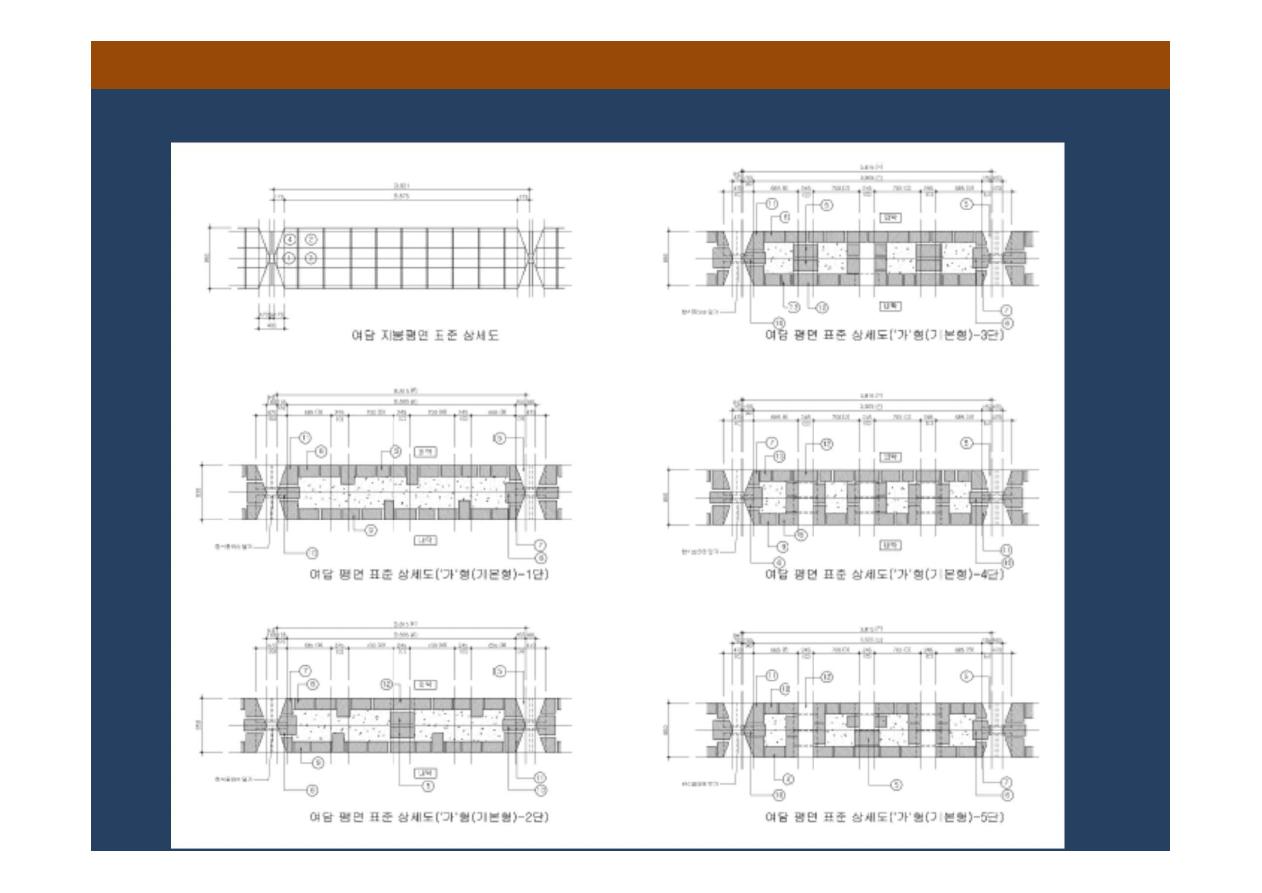

11. 사례

설계와 시공

38

11. 사례

설계와 시공

11. 사례

설계와 시공

40

11. 사례

설계와 시공

11. 사례

설계와 시공

42

☐☐☐☐皆始役 -

..........에 공사가 시작 시작

五牌

오패(다섯번째 구간을 말하는 것으로 보임)

頭局

두국(관청의 소속을 뜻하는 것으로 보임)

☐將

任頻重

(패)장 임빈중

等☐

祭☐
泥匠

니장(미장이)

盧允光

노윤광,

李成培

이성배,

李官得

이관득,

劉孝兼

유효겸

11. 사례

설계와 시공

44

11. 사례

설계와 시공

45

11. 사례

설계와 시공

46

11. 사례

설계와 시공

47

11. 사례

설계와 시공

48

11. 사례

설계와 시공

49

11. 사례

설계와 시공

50

11. 사례

설계와 시공

51

11. 사례

설계와 시공

53

11. 사례

설계와 시공

54

11. 사례

설계와 시공

55

11. 사례

설계와 시공

56

11. 사례

설계와 시공

57

11. 사례

설계와 시공

58

11. 사례

설계와 시공

59

11. 사례

설계와 시공

60

감사합니다

62
